Ложная работа дистанционной защиты
Одной из последних и наиболее интересных тем не старом Форуме РЗА была ложная работа дистанционной защиты, входящей в комплект защиты ЭПЗ-1636. Полная дискуссия на эту тему приведена на странице Проблемы с ЭПЗ , здесь и далее попробуем на основании экстракта из нее и некоторой дополнительной информации, которую прислал Антон Антропов (он же @@@) сделать резюме.
Отправитель: @@@ 15-04-2007 18:29
...произошло однофазное КЗ на 2 цепи линии N-110кВ, успешно отключилась, но вместе с ней отключилась и 1 цепь от ДЗ. Параллельные линии N-1, N-2 короткие всего 6-7 км...блинкер, указывающий зону, не выпал... Послеаварийная проверка показала, что защита в норме (ЭПЗ-1636 на НИ), блинкера выпадают четко... Расчетчики уверяют что 2 зона не дотягивала, только на третью хватало, а отключилось вообще непонятно через какое время, по «черному ящику» после начала КЗ на 2 цепи примерно через 300-400мс, а у нас и выдержки времени такой нет, 2 зона Т=0,8с, 1 зона без выдержки времени. Отключение от землянки тоже исключено! По времени не подходит и близко...сами думаем, что из-за реле переключения зон...

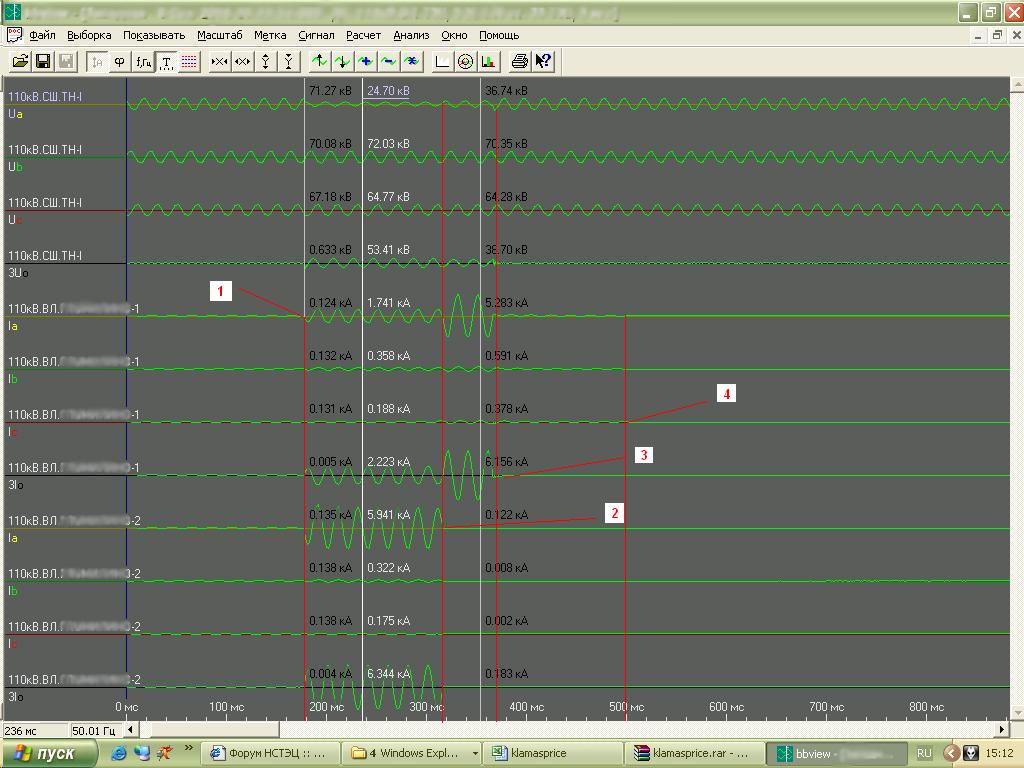

Проиллюстрируем полученную картину. Во-первых, сама осциллограмма, знакомая участникам Форума (немного подкорректирована, добавлены отметки событий), во-вторых, первичная схема в моменты, соответствующие этим отметкам (включенному положению выключателей соответствует красная заливка, В1Б – выключатель ВЛ-110 к ПС Б, 1 цепь). Кстати, осциллограмма стала доступна для общего обозрения только 16-04-2007 примерно в 20:51, так что все предшествующие высказывания (речь идет о»физической» версии, для «математической» нужны были еще и уставки) – предположения «вслепую». Но ведь как-то мы разбирались с неправильной работой РЗА до появления современных цифровых регистраторов аварийных событий!
Кстати, о невыпавшем блинкере. Смотрите страницу
Практически одновременно прорабатывались Физическая и Математическая версии. Хороший пример «мозгового штурма», который иногда применяется в продвинутых компаниях для решения, казалось бы, неразрешимой задачи.
