Дуговая защита шин

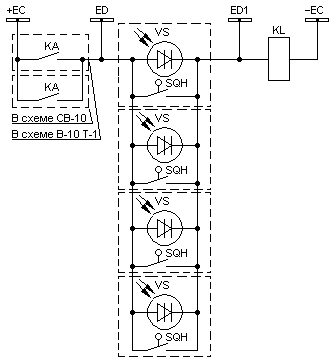

Дуговая защита шин (ДуЗШ) или защита от дуговых замыканий (ЗДЗ) применяется для защиты сборных шин и элементов ошиновки распределительных устройств 6-10 кВ, размещенных в закрытых отсеках (КРУ или КРУН). Работа защиты основана, в основном, на физическом принципе. Может реагировать на два фактора: вспышка света в отсеках распредустройства и на механическое воздействие дуги. В связи с этим может применяться только в КРУ, где все токоведущие части размещены в закрытых отсеках. Выполнена блокировка защиты по току питающих присоединений. Схема приведена на следующем рисунке.
На свет реагируют фотодатчики VS, на механическое воздействие – концевые выключатели SQH, контролирующие положение люков и других подвижных элементов короба шинного отсека или других элементов КРУ. Концевые выключатели и фотодатчики устанавливаются во всех ячейках КРУ. Для исключения ложного срабатывания защиты при случайном открытии люка или при вспышке света, не связанной с появлением дуги, применяется блокировка защиты по току питающих элементов: ввода трансформатора и секционного выключателя. При срабатывании любого из датчиков замыкается цепь ED – ED1, и при токе питающих присоединений, превышающем уставку реле KA в схеме ввода трансформатора или секционного выключателя, собирается цепь для срабатывания выходного реле KL.
На этой странице приведено одно из простейших решений на электромеханике. Решение с использованием микропроцессорных терминалов приведено на странице Выполнение ЛЗШ и ДуЗШ на микропроцессорных устройствах РЗА.
Статья в журнале "Новости электротехники" Нагай В.И. Быстродействующие дуговые защиты КРУ. Современное состояние и пути совершенствования.
