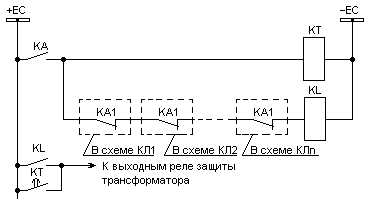

Логическая защита шин (ЛЗШ) может использоваться как в открытых, так и в комплектных распредустройствах. На первом рисунке приведена простейшая схема логической защиты шин в комплексе с МТЗ на вводе 10 кВ. При КЗ на шинах или на отходящей линии пускается защита на вводе от питающего трансформатора (срабатывает реле KA). МТЗ на вводе отстроена по времени от защит отходящих линий и действует на отключение выключателя в двух случаях:
- отказе защит или выключателя отходящей линии;
- коротком замыкании на сборных шинах.
Но отстройка по времени от защит отходящих линий затягивает отключение повреждения и приводит к излишнему повреждению оборудования. Для обеспечения достаточно быстрого и селективного отключения можно выполнить дополнительную цепочку из последовательно включенных контактов токовых реле отходящих линий.
При коротком замыкании на любой отходящей линии (КЛ1 – КЛn) срабатывает токовое реле KA1 в ее схеме и токовое реле KA в схеме ввода. Контактами KA1 блокируется действие защиты на реле KL.
При КЗ на шинах срабатывает реле KA в схеме ввода и нет срабатывания ни одного из реле KA1 в схемах отходящих линий. Реле KL срабатывает и действует на отключение выключателя ввода с запретом АПВ.
Схема достаточно простая, но имеет ряд недостатков:
Более удобна и надежна схема, приведенная на следующем рисунке. Токовые реле всех отходящих линий соединены параллельно. Для исключения случайного срабатывания защиты при проверках РЗА присоединений включается последовательно с контактами собственных выключателей. В данном случае реле KL выступает в роли блокирующего.
