Ведро. Краткое описание устройства

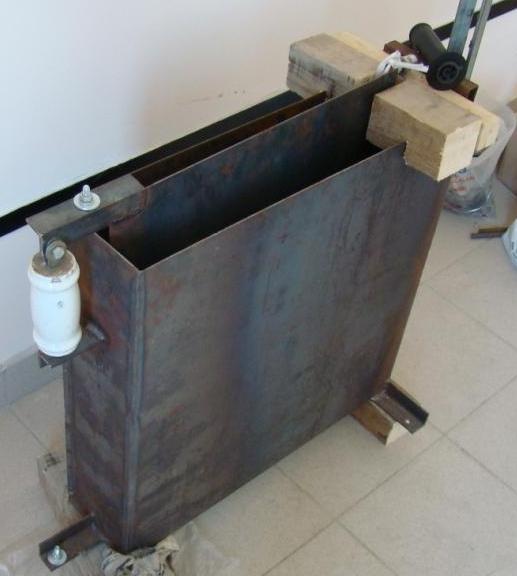

Не так давно при посещении одного объекта наткнулся на вот такой интересный аппарат:
И сразу потянуло на воспоминания. Этот аппарат на официальном языке именуется водяным реостатом, а в просторечии «ведром». Когда-то лет 35 назад впервые встретил его в Наладочно – монтажном управлении треста Электроюжмонтаж, потом некоторое количество их перекочевало в Наладочное управление треста Электросевкавмонтаж. И рад был встретиться с ним при переходе в эксплуатацию на Краснодарскую ТЭЦ. Оказывается, за сколько-то лет до моего прихода бригада, которую я возглавил, позаимствовала этот аппарат у наладчиков.
Незаменим водяной реостат при проверках ВАЗП. Чем еще можно принять нагрузку до 100 А на постоянном токе?
Очень удобен в качестве регулятора тока для проверки реле с быстронасыщающимися трансформаторами тока (РНТ и им подобные). Идеальное реостатное регулирование и соответствующая этому хорошая синусоида.
И, наконец, вспомните торжественную обстановку высоковольтных испытаний генератора. АИИ-70 и его более современные аналоги с такой нагрузкой не справляется. Повышающий трансформатор (кажется, ИОМ-100) добыть не особо сложно. А вот средство для регулирования напряжения соответствующей мощности – уже сложнее. И здесь наше ведро незаменимо. Примерно та же ситуация при прогрузке мощных автоматов.
А теперь от картинки переходим к более-менее серьезному техническому описанию.

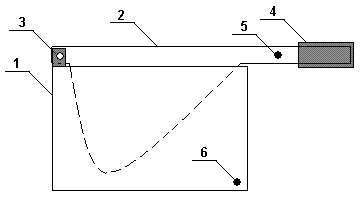

Схема водяного реостата приведена на следующем рисунке:
1. Корпус или собственно ведро
2. Нож
3. Изолирующая опора
4. Изолирующая рукоятка
5, 6 Болты для подключения проводов
Приспособления для переноски не показаны.
Оптимальные размеры для тока до 100 А примерно 600 мм длины, столько же высоты и миллиметров 200 ширины. В таком случае емкость ведра – примерно полтора-два ведра и для переноски довольно удобно. На снимке изображено ведро чуть большего размера (пол для сравнения выложен плиткой 40х40 см), мощность побольше, но далеко в одиночку не унесешь.

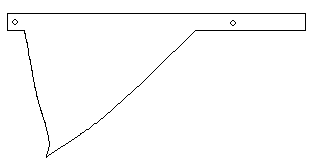

Нож изображен в той форме, которую принимает через несколько месяцев интенсивной эксплуатации. Оптимальная же форма для него – вроде запятой:
Точно нарисовать затрудняюсь, но хорошо подобранная форма позволяет обеспечить плавное регулирование во всем диапазоне. В дифференциальном и интегральном исчислении я не силен, но подозреваю, что здесь уместна будет формула примерно такого вида: dS/dφ=const или приращение площади погруженной в жидкость части ножа по приращению угла поворота ножа относительно оси есть величина постоянная. Отсюда с учетом того, что при полностью погруженном ноже площадь погруженной части должна быть максимальной, можно вывести формулы линий, по которым нож вырезается. Правда, в Харьковской наладке (НМУ ЭЮМ) специалисты, которые изготавливали эти агрегаты, практически идеальную форму подбирали и без интегрального исчисления.
Далее – инструкция по эксплуатации.
