Работа дистанционной защиты в различных режимах

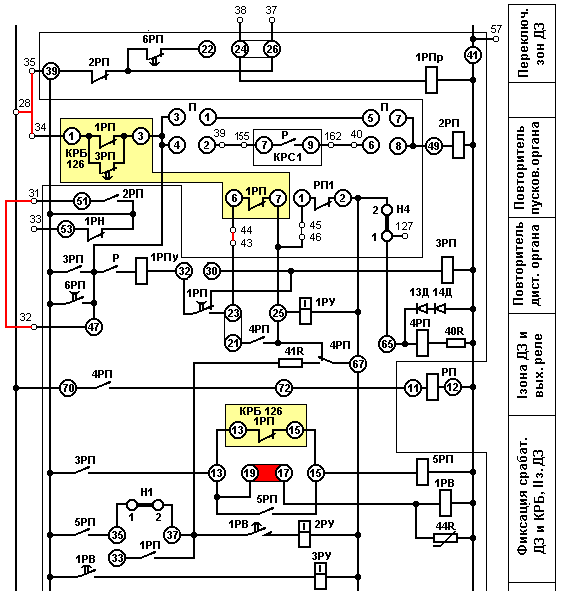

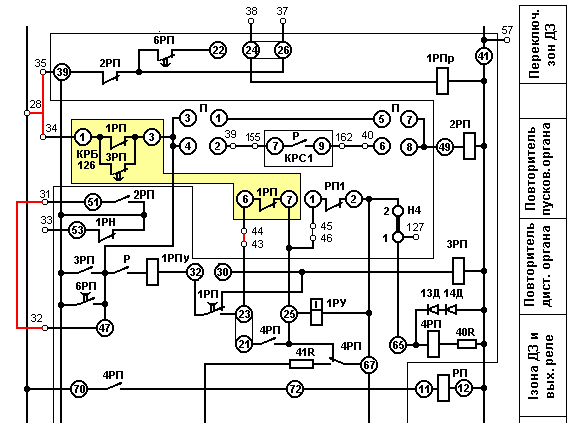

А какая же здесь роль КРС-1 как пускового органа? 3 зона ДЗ играет роль разводящего между 1 и 2 зоной. В дежурном режиме 1РП комплекта ДЗ-2 (не путать с 1РП КРБ-126!) подтянуто через размыкающий контакт 2РП и, если это задано, - 6РП. Подготовлена цепь: колок 47 комплекта ДЗ-2 – контакт Р (реле сопротивления 1,2 зоны ДЗ) – удерживающая обмотка реле переключения зон 1РПу – колок 32 – замкнутый контакт 1РП – колок 23. Дальше – разрыв на контакте 1РП комплекта КРБ-126.
При КЗ в окружающей сети первым делом пускается КРБ-126, время возврата 1РП – не более 8 мс. Подается оперативный плюс на колок 47 и замыкается контакт 1РП между колками 23 и 25 комплекта ДЗ-2. Если не забыли ввести накладку Н4, все готово для срабатывания выходного реле 1 комплекса 4РП. Кроме реле сопротивления, но об этом – дальше.
1. КЗ – за пределами 3 зоны ДЗ. Естественно, 1 и 2 зона его также не достают. Реле 1РП через 0,4 – 0,6 с сработает и разорвет цепи блокируемых ступеней (то есть, 1 и 2 с меньшей выдержкой времени зоны). Но 3РП КРБ-126 остается в отпавшем состоянии еще несколько секунд и подает оперативный плюс на реле сопротивления всех зон. А вдруг при неуспешном АПВ КЗ переберется поближе? Тогда автоматически ускоряемые 2 и 3 зоны быстренько устранят дефект.
2. КЗ в пределах компетенции 3 зоны. КРС делает свое основное дело посредством реле времени РВ3 комплекта КЗ-2. Не имеет значения – осталось несимметричное КЗ или перешло в чистое трехфазное, контакт 3РП остается в замкнутом состоянии. Но до того попутно вторым контактом (7-9) вызывает срабатывание 2РП комплекта ДЗ-2. Цепь рабочей обмотки реле переключения зон 1РПр разрывается и реле делает попытку отпасть. Через 0,1 – 0,14 с ему это удается в том случае, если не сработала 1 зона (в таком случае его не отпустит удерживающая обмотка 1РПу).
3. Короткое замыкание в зоне действия 2 зоны. 3 зона также пускается. Но до того, как отработает его реле времени, произойдут следующие процессы:
- сработает 2РП комплекта ДЗ-2 и разорвет цепь питания обмотки 1РПр;
- через 0,1 – 0,14 с 1РП отпадет, переключит цепи напряжения комплекта ДЗ-2 с 1 на 2 зону и цепь контакта Р с действия по 1 зоне на выходное реле на действие по 2 зоне (повторитель 2 зоны 3РП);
- по цепи контакт 3РП – колки 19-17 ДЗ-2 запустится реле времени 1РВ;
- по цепи контакт 3РП – колок 13 ДЗ-2 – контакты 13 – 15 КРБ-126 – колок 13 ДЗ-2 сработает 5РП на время замкнутого состояния контакта 1РП (0,4 – 0,6 с);
- если введено оперативное ускорение накладкой Н1, отключение произойдет по цепи контакт 5РП – колок 35 ДЗ-2 – накладка Н1 – колок 37 – проскальзывающий контакт 1РВ – 2РУ – накладка Н4, подхват срабатывания 4РП от проскальзывающего контакта выполняется контактом между резистором 41R и колком 67 ДЗ-2;
- если оперативное ускорение выведено, отключение произойдет по цепи упорный контакт 1РВ – 3РУ – накладка Н4.
Если короткое замыкание находится в зоне действия защиты (не имеет значения 1, 2 или 3 зоны), срабатывает 3 зона ДЗ.
4. КЗ в зоне действия 1 зоны ДЗ.
Здесь вообще без проблем. Независимо от срабатывания 3 зоны ДЗ быстро собирается цепь: колки 1-3 КРБ-126 – колок 47 ДЗ-2 – контакт Р (КРС) – удерживающая обмотка 1РПу – колок 32 ДЗ-2 – контакт 1РП – колок 23 ДЗ-2 – колки 6 – 7 КРБ-126 – 1РУ – накладка Н4 – выходное реле 4РП. Все.
Попутно удерживающая обмотка 1РПу не позволяет переключиться на 2 зону. Зачем? Да если выключатель откажет в отключении, реле 4РП вернется, и пуск УРОВ затянется на время работы 2 зоны.
Продолжение темы, связанное с ее продолжением на Форуме, будет чуть позже.
